Мотор редуктор червячный

Мотор редуктор это сборочное изделие, состоящее из электродвигателя и редуктора. Производство мотор редукторов постоянно увеличивается, так как конструкторам не нужно сопрягать муфтой электродвигатель и редуктор, соединение валов выполнено в конструкции мотор редуктора, в результате, габариты мотор редуктора всегда меньше, конструкция получается компактной. Крепление мотор редуктора выполняется на 4-х болтах.

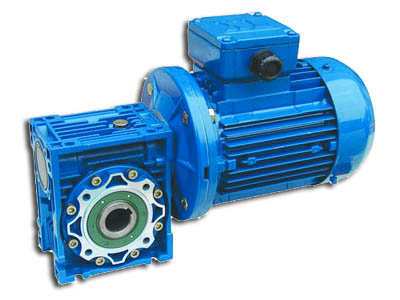

Сборочная единица, состоящая их электродвигателя, сопряжённого с червячным редуктором, называется мотор редуктором червячным. Полезные особенности таких мотор редукторов следующие: их работа плавна и бесшумна; большие передаточные отношения таких мотор редукторов, реализуют в небольших габаритах; мотор редукторы самотормозящиеся. Это полезное свойство означает, что вращение редуктора возможно только включенном в работу электродвигателе, самостоятельное вращение от случайных факторов мотор редуктора исключается.

Мотор редукторы червячные находят применение в конструкциях, где вращение надо передать на вал, расположенный перпендикулярно валу червячного редуктора. Это сложный случай передачи крутящего момента, выполнить его можно только используя червячную передачу, поэтому мотор редуктор червячный купить не сложно, их в большом ассортименте производит промышленность. Подбор такого мотор редуктора также не сложен, так как эти изделия производятся стандартными. Величина крутящего момента, передаточные числа, вес, места крепления — заранее определяются ГОСТами.

Самыми простыми мотор редукторами являются одноступенчатые. Для увеличения передаточных чисел, выпускаются двух- трёхступенчатые червячные редукторы, следующие ступени которых могут быть также зубчатыми или коническими.

Передача вращения на перпендикулярное направление в червячных редукторах производится с помощью особого винта, который внешне напоминает «червяк», поэтому такой тип редукторов начали называть червячным. Виток червяка должен быть погружен в смазку, находится в масляной ванне. Такие условия должны выполняться, чтобы препятствовать усилиям «заедания». Масло для червячных передач используется более вязкое, чем для зубчатых передач с эвольвентным зубом.

Особые условия смазки червячной передачи могут обусловить определённую ориентацию мотор редуктора при монтаже, на что требуется обязательно обращать внимание. Мотор редукторы червячные, со скоростью скольжения на червяке более 7 — 10 метров в секунду, имеют автономную циркуляционно-принудительную систему смазки.
