Расчет п-образной лестницы

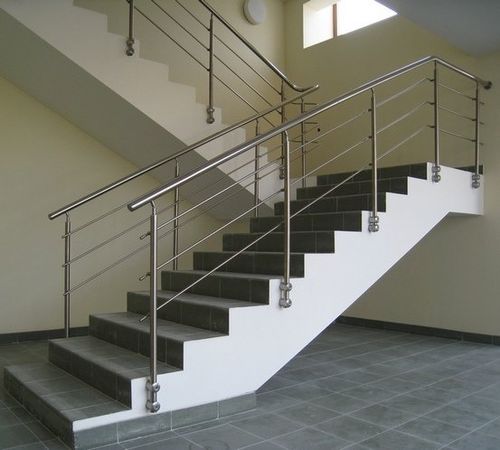

Самой распространённой лестницей является П-образная, это хорошо знакомая нам железобетонная лестница, она установлена во всех многоэтажках массовой застройки, поднявшись по пролёту на половину этажа, нужно повернуться на 180 градусов, и продолжить движение на этаж. Для поворота предусмотрены прямоугольная площадка.

Лестничные пролёты изготавливаются по СНиПам, для индивидуального строительства возникает необходимость произвести расчет п-образной лестницы, так как высота этажей может быть различной, как и размеры помещения, в котором надо построить лестницу.

Аксиомой проектирования лестниц являются эргономические размеры ступени: высота 160-190 мм, ширина (длина проступи) 220 — 300 мм, при оптимальном наклоне под углом 30 — 43 градуса.

Сначала надо собрать исходные данные, произвести замеры помещений, которые будет соединять лестница, сделать эскиз. На месте надо внимательно замерить все выступающие части, будь-то окна, трубы отопления, батареи. По эскизу сразу определяется ширина свободного пространства — проёма для установки лестницы. Ширина лестницы (длина ступени) будет составлять половину этого проёма, за вычетом небольших конструкционных деталей. Строители стараются ширину лестницы выполнять равной 1 метр.

П-образная конструкция предполагает устройство площадок поворота, чаще всего устраивают прямоугольные площадки. Если ширина площадки — это известная ширина проёма, то минимальная глубина площадки соответствует длине ступени. Оптимальной глубиной площадки является двойная длина ступени, для длины ступени 1 метр, глубина площадки составит 2 метра.

Осталось сделать самое главное, рассчитать параметры ступени. Для чего нужно измерить расстояние от пола до уровня пол следующего этажа. Фактически это высота потолка и ширина перекрытия. Пусть высота потолка будет 3000 мм, при толщине перекрытия 200 мм, следовательно высоту 3200 мм надо преодолеть двумя лестничными маршами. Легко определить, что каждый марш поднимет человека на 1600 мм.

Принимая высоту ступени 160 мм, получаем, что количество подъёмов составляет 10 штук, ступеней — 9 штук. Если лестница изготавливается в единичном экземпляре, можно расчётным путём определить, проём в потолке, чтобы человек ростом 2 метра, свободно поднялся на этаж. Опытный мастер-строитель рассчитывает П-образную лестницу по трём величинам, величине проема, высоте потолка, толщине перекрытия.

Важно подсчитать количество ступеней, 1600:160=10 ступеней на марше, фактически это 9 ступеней, так как первая-последняя ступень являются поверхностью пола. Балясины устанавливаются на каждой ступени, шаг балясин на балюстраде составляет 200 — 250 мм.
